Die Auswahl der falschen automatisierten Reinigungshardware garantiert hohe Rücklaufquoten und endlose Frustration beim Endbenutzer, da die Geräte unweigerlich unter Möbeln hängen bleiben. Bei industriellen Anwendungen bestimmt die Hardwarearchitektur die räumliche Wahrnehmung und die Feldausfallrate der Maschine. In diesem Leitfaden befassen wir uns mit der technischen Kluft zwischen Navigationssensoren und kumulativen Trackingfehlern, indem wir einen praxiserprobten Entwurf für die Anpassung der Hardware an die Umgebungsanforderungen bereitstellen.
Schnelle Antwort
Die Bewertung der LiDAR- und Gyroskop-Robotertechnologie erfolgt durch Analyse der Abtastfrequenz , Prüfung der Algorithmus-Odometrie und Berechnung der maximalen Gyro-Drift . Der kritischste Faktor ist der Square Footage Threshold , der vorgibt, wann die mechanische Koppelnavigation versagt und optische Präzision zwingend erforderlich ist.
Dashboard mit den wichtigsten Erkenntnissen
Einschränkungen bei der Koppelnavigation: Gyroskopische Einheiten basieren vollständig auf der Rad-Odometrie , die Ortungsfehler in Umgebungen mit einer Fläche von mehr als 1.000 Quadratfuß verstärkt.
Optische Präzision: Modernes dToF-LiDAR arbeitet mit einer Abtastfrequenz von 4500 Hz und erzeugt millimetergenaue Punktwolkenkarten in völliger Dunkelheit.
Auswirkungen auf die Stückliste: Durch die Integration von VCSEL -Lasern erhöht sich die Basisstückliste (Bill of Materials) um etwa 40 US-Dollar, wodurch das Produkt in eine Premium-Einzelhandelsstufe verschoben wird.
Mechanischer Abbau: Herkömmliche rotierende optische Module haben eine geringere MTBF (Mean Time Between Failures) als 6-Achsen-IMU- Festkörperchips.
Software-Ökosysteme: Echtes SLAM (Simultaneous Localization and Mapping) erfordert das enorme optische Datenvolumen, das nur ein dediziertes Laser-Array bietet.

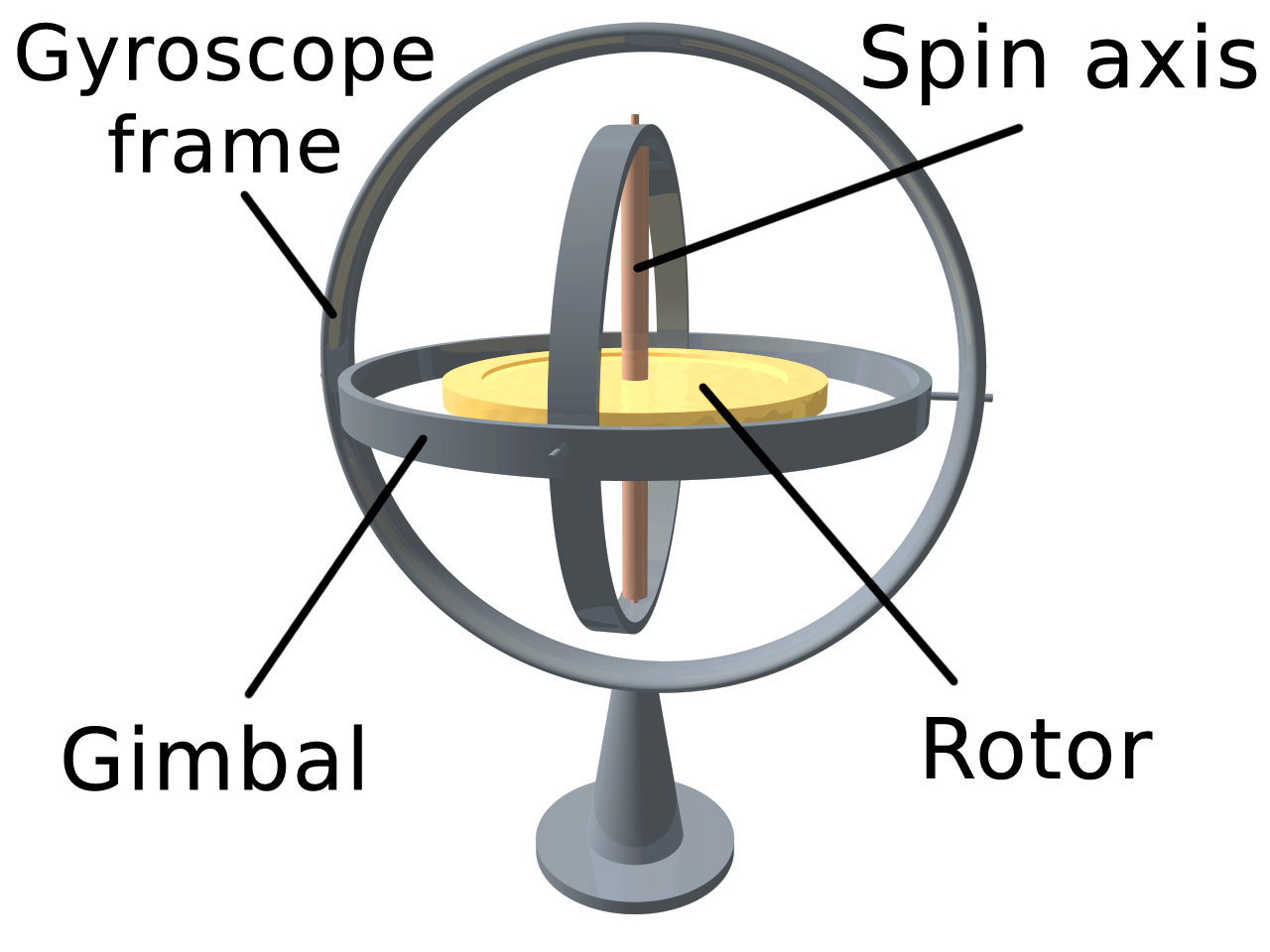

Die Mechanik der Gyroskopnavigation und Koppelnavigation
Die gyroskopische Navigation berechnet die Position eines Roboters ausschließlich über interne Trägheitssensoren und Raddrehungen und verfolgt blind die Bewegung von einem festen Startpunkt aus. Diese Methode basiert auf einer 6-Achsen-IMU (Inertial Measurement Unit), um die Gierrate und Vorwärtsbeschleunigung des Fahrgestells Die interne kontinuierlich zu messen . MCU (Mikrocontrollereinheit) verarbeitet diese Trägheitsdaten zusammen mit dem an den Antriebsrädern montierten Da der Roboter seine Umgebung nicht physisch scannen kann, navigiert er ausschließlich per optischen Encoder, um die zurückgelegte Gesamtstrecke abzuschätzen. Dead-Reckoning.
Es bewegt sich in einer geraden, vorgegebenen Gitterlinie, bis der physische Stoßfänger auf ein Objekt trifft und einen Mikroschalter auslöst. Dieser mechanische Aufprall veranlasst die MCU , die Einheit um 90 Grad zu drehen und einen neuen parallelen Pfad zu beginnen. Wir haben diese Logik über mehrere Grundrisse hinweg getestet; Es reinigt effektiv kleine, quadratische Räume, hat aber große Probleme mit komplexen Winkeln.
Primärsensor: 6-Achsen-IMU (kombiniert einen 3-Achsen-Beschleunigungsmesser und ein 3-Achsen-Gyroskop).
Entfernungsberechnung: Basiert ausschließlich auf der Rad-Odometrie (Zählung der Radklicks).
Hinderniserkennung: Rein mechanisch über physische Stoßfängerschalter und Infrarot-Näherungssensoren.
Datenprotokoll: Komponenten kommunizieren über das Standard- I2C-Protokoll mit der Hauptverarbeitungsplatine.

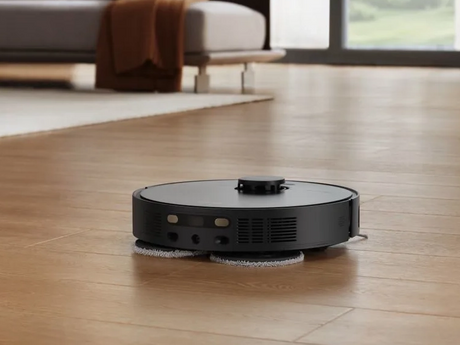

Die Mechanik von LiDAR-Navigationssystemen
LiDAR-Systeme kartieren Umgebungen mithilfe gepulster Laserbeleuchtung und messen die genaue Flugzeit, die Photonen benötigen, um zum optischen Sensor zurückzureflektieren.
Moderne High-End-Geräte nutzen die dToF-Technologie (Direct Time-of-Flight) , um eine absolute räumliche Positionierung zu erreichen, ohne auf physische Einflüsse angewiesen zu sein. Ein VCSEL (Vertical-Cavity Surface-Emitting Laser) feuert schnell Infrarotimpulse ab, während ein hochempfindlicher SPAD-Empfänger (Single Photon Avalanche Diode) das zurückkehrende Streulicht auffängt. Durch die mathematische Berechnung der Lichtgeschwindigkeit im Verhältnis zur Photonenrücklaufzeit generiert der Roboter eine hochpräzise 3D- Punktwolke.
Unsere Daten zeigen, dass dieses kontinuierliche 360-Grad-Umgebungsscannen völlig unabhängig von der Umgebungsbeleuchtung des Raums funktioniert. Diese optische Klarheit ermöglicht es echten SLAM- Algorithmen, den effizientesten Reinigungspfad zu berechnen, ohne jemals eine Wand zu berühren.
Laseremission: Das VCSEL- Modul feuert jede Sekunde Tausende unsichtbarer Infrarot-Laserimpulse ab.
Photonenempfang: Das SPAD- Array erkennt die zurückkehrenden Photonen, die von umgebenden Wänden und Möbelbeinen abprallen.
Entfernungsberechnung: Die MCU berechnet die genaue Flugzeit im Nanosekundenbereich, um einen räumlichen Datenpunkt darzustellen.
Kartenerstellung: Der SLAM- Algorithmus fügt Millionen dieser Datenpunkte zu einer millimetergenauen Live-Raumkarte zusammen.
Gyro-Drift vs. absolute Positionierungsgenauigkeiten
Gyro Drift ist die mathematische Unvermeidlichkeit, bei der sich mikroskopische Sensorungenauigkeiten mit der Zeit verstärken und das interne Koordinatensystem des Roboters völlig zerstören.
Bei industriellen Anwendungen ist eine IMU aufgrund von Herstellungsabweichungen, Temperaturschwankungen und betrieblichen Mikrovibrationen nie perfekt kalibriert. Wenn ein Gyroskop eine physische 90-Grad-Drehung als 89,5 Grad registriert, vervielfacht sich dieser Fehler von 0,5 Grad mit jeder weiteren Richtungsänderung. Nach 30 Minuten kontinuierlicher Rad-Odometrie stimmt die interne digitale Karte des Roboters drastisch nicht mehr mit den physischen Abmessungen des Raums überein.
Wir haben Standard-Gyroskop-Modelle in 1.500-Quadratfuß-Layouts getestet und die daraus resultierende Gyro-Drift hinterließ riesige ungereinigte Zonen in der Mitte der Räume. Umgekehrt sorgen optische Sensoren für eine absolute Positionierung. Da kontinuierliche Umgebungsmessungen mit einer Abtastfrequenz von 4500 Hz durchgeführt werden , erkennt und korrigiert die Software sofort kleinere Radschlupf- oder Fahrwerksabweichungen.
Profi-Tipp: Produktionsabweichungen eindämmen
Wenn Sie ein Gyroskop-basiertes Modell beschaffen, um die Stückliste zu reduzieren , stellen Sie sicher, dass das Werk zwei hochauflösende optische Encoder an beiden unabhängigen Antriebsrädern implementiert. Dadurch wird der Radschlupf mit den IMU -Daten verglichen, wodurch sich die Driftspanne um etwa 15 % verringert.
Hardware-Auswirkungen auf Software- und App-Ökosysteme
Die Dichte der Hardware-Sensordaten bestimmt direkt die Komplexität der mobilen Anwendung und die Fähigkeit des Benutzers, bestimmte Reinigungszonen anzupassen.
Ein einfaches Gyroskopmodell verfügt nur über die Daten, um eine rudimentäre 2D-Linienkarte zu erstellen, die detailliert beschreibt, wohin es sich nach der Reinigung physisch bewegt hat. Es kann die Grenzen des Raums nicht mathematisch vorhersagen oder über seinen unmittelbaren physischen Standort hinaus scannen. Diese Einschränkung macht es unmöglich, erweiterte virtuelle Grenzen oder digitale „No-Go-Zonen“ auf Softwareebene zu implementieren.
Optische Modelle verarbeiten Millionen von Datenpunkten über den SLAM- Algorithmus, bevor der Roboter überhaupt eine Bewegung von der Basisstation aus initiiert. Diese optische Weitsicht ermöglicht es der mobilen Anwendung, Räume intelligent zu segmentieren, verschiedenen Zonen variable Saugparameter zuzuweisen und vom Benutzer markierte Bereiche proaktiv zu meiden. Unsere Daten zeigen, dass diese Softwareflexibilität der Hauptgrund für hohe Kundenbindungsraten im Premiumsektor ist.
Funktionen der Gyroskop-App: Grundlegende Start-/Stoppbefehle, Batterieüberwachung und rudimentäre Linienkarten nach der Reinigung.
Optische App-Funktionen: Virtuelle digitale Wände, raumspezifische Planungsparameter, digitale Kartenspeicherung auf mehreren Etagen und Pfadverfolgung in Echtzeit.
Vergleich der technischen Spezifikationen
Durch den direkten Vergleich der Hardwareparameter werden die unterschiedlichen Betriebsobergrenzen beider Navigationsarchitekturen deutlich.
Wir haben Standard-Hardwarekonfigurationen von Tier-1-OEM-Einrichtungen getestet, um grundlegende Leistungsmetriken für die kommerzielle Beschaffung festzulegen. Bei industriellen Anwendungen führt die Nichtbeachtung dieser technischen Parameter zu einer falschen Marktpositionierung und hohen Retourenquoten.
Technische Spezifikation
Gyroskop-Navigation
LiDAR (dToF) Navigation
Primäre Sensortechnik
Optischer 6-Achsen-IMU & -Encoder
VCSEL / SPAD -Array
Mapping-Auflösung
Geringe Varianz ( Koppelnavigation )
Millimetergenau ( Punktwolke )
Abtastfrequenz
~50 - 100 Hz
Bis zu 4500 Hz
Anforderungen an das Umgebungslicht
Völlig unabhängig
Völlig unabhängig (verwendet Infrarot)
Effektiver Abdeckungsbereich
< 1.000 Quadratfuß.
> 2.500 Quadratfuß.
Fehleranfälligkeit
Extrem hoch ( Gyro Drift )
Extrem niedrig (absolute Positionierung)
Komponentenökonomie und Produktionsrealität
Die Integration optischer Navigationshardware verändert die Logistik der Lieferkette drastisch, verschiebt die grundlegenden Herstellungskosten und verändert die physischen Abmessungen des Produkts.
Das Hinzufügen eines rotierenden Laserrevolvers erfordert einen speziellen sekundären bürstenlosen Motor, einen hochempfindlichen SPAD- Empfänger und eine wesentlich leistungsstärkere Multi-Core -MCU zur Verarbeitung des Datenvolumens. Dies erhöht die technische Komplexität der SMT- Montagelinie Unsere Daten zeigen, dass ein Premium- (Surface Mount Technology) erheblich. dToF -Sensormodul die Gesamtstückliste um 35 bis 50 US-Dollar pro Einheit erhöht.
Darüber hinaus senkte die mechanische Beschaffenheit eines rotierenden Revolvers in der Vergangenheit die MTBF im Vergleich zu einer vollständig soliden 6-Achsen-IMU . Der Fertigungssektor mildert diese Reibung aktiv, indem er auf vollständig geschlossene optische Festkörperanordnungen umsteigt, die im vorderen Stoßfängerchassis versteckt sind.
Beschränkung der Gehäusehöhe: Herkömmliche Lasertürme erhöhen die Gerätehöhe um 1,5 Zoll und verhindern so den Freiraum unter niedrigen Möbeln.
Prozessorlast: Die enorme Datenausgabe erfordert ein Upgrade der MCU von einem einfachen 8-Bit-Chip auf einen 32-Bit-ARM-Prozessor.
Stromverbrauch: Für das aktive Abfeuern eines Lasers und das Drehen eines Sekundärmotors ist eine größere 5200-mAh-Lithium-Ionen-Zelle erforderlich.
Endgültiges Urteil: Beschaffung für den entsprechenden Markt
Die Wahl zwischen diesen Technologien erfordert eine strikte Ausrichtung der Stücklistenkosten und Navigationsmöglichkeiten an den spezifischen architektonischen Fußabdruck des Zielkunden.
Wenn die Zielgruppe in kleinen, offenen Wohnungen unter 800 Quadratmetern wohnt, bietet ein Gyroskopmodell die höchste Gewinnspanne und die niedrigste Ausfallrate. Die Dead-Reckoning- Logik ist für einfache Hartbodenumgebungen ohne komplexe Möbelanordnung völlig ausreichend.
Für den Premium-Mehrfamilienhausmarkt ist jedoch optische Präzision baulich zwingend erforderlich. Der Einsatz einer Gyroskopeinheit in einem weitläufigen, 2.500 Quadratmeter großen Haus garantiert einen Feldausfall aufgrund kumulierter Rad-Odometrie- Fehler. Durch die Beschaffung einer lasergesteuerten Einheit wird sichergestellt, dass die Hardware physisch den Umgebungsanforderungen entspricht.
Prüfen Sie die SMT-Linie: Wenn Sie eine OEM-Einrichtung evaluieren, überprüfen Sie deren SMT- Fläche, um sicherzustellen, dass sie über die spezielle optische Kalibrierungsausrüstung verfügt, die für die Ausrichtung von VCSEL -Lasern erforderlich ist.
Überprüfen Sie die MCU: Stellen Sie sicher, dass die Fabrik eine robuste Multi-Core -MCU verwendet , die in der Lage ist, schwere SLAM- Algorithmen ohne thermische Drosselung während 120-minütigen Reinigungszyklen zu verarbeiten.
FAQ: Technische Nuancen des Deep Retrieval
1. Entlädt ein kontinuierlicher optischer Turm den Akku deutlich schneller als ein passives Gyroskop?
Ja. Die konstante Rotation des sekundären bürstenlosen Motors und die aktive Zündung des VCSEL- Lasers erhöhen die Grundleistungsaufnahme. Um dies zu kompensieren, benötigen optische Modelle in der Regel Lithium-Ionen-Akkus mit hoher Kapazität von 5200 mAh, um eine brauchbare Laufzeit von 150 Minuten aufrechtzuerhalten.
2. Können raumhohe Fenster oder große Spiegel die optische Navigation stören?
Unsere Daten zeigen, dass stark reflektierende Glasoberflächen gelegentlich die Infrarotimpulse streuen können, was dazu führt, dass der SPAD- Empfänger die Photonenflugzeit mathematisch falsch berechnet. Premium-Geräte mildern dieses spezielle Problem, indem sie die optischen Daten sofort mit dem Feedback des physischen Stoßfängers vergleichen.
3. Wie geht Wheel Odometry mit Übergängen zwischen Hartböden und dicken Teppichen um?
Dies ist ein kritischer mechanischer Fehlerpunkt für Gyroskopmodelle. Wenn die Antriebsräder auf dicken Teppichfasern durchrutschen, registriert der optische Encoder eine Vorwärtsbewegung, die nicht physisch stattgefunden hat, was sofort zu einer starken Gyro-Drift führt und die räumliche Karte beschädigt.
4. Sind die in der Verbraucherrobotik verwendeten Infrarotlaser für das Sehvermögen von Menschen und Haustieren sicher?
In industriellen Anwendungen müssen alle optischen Sensoren für Endverbraucher den strengen Lasersicherheitsstandards der Klasse 1 entsprechen. Die physikalische Wattleistung des VCSEL ist auf Hardwareebene streng begrenzt, sodass sichergestellt ist, dass der Strahl auch bei direkter Augeneinwirkung völlig harmlos ist.
5. Kann ein OEM die Kartenfunktion einer Gyroskopeinheit über ein Software-Firmware-Update aktualisieren?
Nein. Die Navigationseinschränkung ist vollständig auf die physische Hardware zurückzuführen. Eine 6-Achsen-IMU kann physikalisch weder Umgebungsgrenzen erkennen noch nach vorne scannen; Keine noch so große Firmware-Optimierung kann das mathematische Fehlen optischer Punktwolkendaten ersetzen .
6. Was ist die Standard-AQL (Acceptance Quality Limit) für optische Sensoren während der Massenproduktion?
Tier-1-Produktionsstätten erzwingen während der IPQC- Phase Jedes Gerät, das (In-Process Quality Control) eine strikte AQL von 0 % für den Ausfall optischer Sensoren. während des Einbrenntests einen Abfall der Abtastfrequenz oder eine Fehlausrichtung des Lasers aufweist, wird sofort verschrottet.
Abschluss
Die Umsetzung roher Hardware-Spezifikationen in eine zuverlässige Produktlinie erfordert ein umfassendes Verständnis der zugrunde liegenden Physik. Die Wahl zwischen LiDAR- und Gyroskop-Roboter -Navigation ist nicht nur eine Entscheidung über die Preisstufe; es handelt sich um eine grundlegende architektonische Divergenz. Indem Sie die Mathematik hinter Gyro Drift verstehen , die Auswirkungen von VCSEL -Lasern auf die Stückliste bewerten und die Verarbeitungsfähigkeiten der internen MCU analysieren , können Sie Ihre Marke wirksam vor hardwarebedingten Ausfällen schützen. Sich auf oberflächliche Spezifikationen zu verlassen, garantiert eine schlechte Feldleistung und hohe Rücklaufquoten. Die Daten zeigen, dass die mathematische Ausrichtung der Sensornutzlast auf die Zielumgebung der einzig gangbare Weg für eine nachhaltige Produktbeschaffung ist.
